典型性能：宽压输入、单路、双路输出，输入频率范围47Hz-440Hz，输出低纹波噪声、高稳压精度、长期短路保护自恢复、使用效率高，高隔离耐压，小体积；
广泛应用：工业自动化、通信、医疗、车载设备、新能源、铁路信号、仪器仪表、电力系统、军用设备、车船舰载、雷达、航空航天等领域
| @电参数测试环境：所有参数均在标称输入电压，标称负载、环境温度25℃下测得，特殊除外 | |||||||||||||

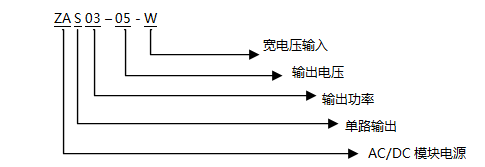

产品命名方式： | |||||||||||||
| 产品型号列表： | |||||||||||||
| 产品型号 | 输入电压范围（AC） | 输出电压(VO)/输出电流(IO) | 纹波噪声 | 效率(%) | |||||||||
85-265V(AC) 120-360V(DC) | Vo1 | Io1 | Vo2 | Io2 | Vo3 | Io3 | |||||||
| ZAS03-05-W | 05V | 0.6 | ≦±1%Vo | 75 | |||||||||
| ZAS03-12-W | 12V | 0.25 | ≦±1%Vo | 75 | |||||||||
| ZAS03-15-W | 15V | 0.2 | ≦±1%Vo | 75 | |||||||||
| ZAS03-24-W | 24V | 0.125 | ≦±1%Vo | 75 | |||||||||
| ZAS03-48-W | 48V | 0.06 | ≦±1%Vo | 75 | |||||||||
| ZAS03-09-W | 09V | 0.33 | ≦±1%Vo | 75 | |||||||||
| ZAS03-3.3-W | 3.3V | 0.9 | ≦±1%Vo | 72 | |||||||||
| 注：以上型号未尽，有更多参数可选，详情咨询我公司。 | |||||||||||||
| 输入特性 | 低端（Vac） | 标称输入电压(Vac) | 高端（Vac） | ||||||||||
| 输入电压 | 85VAC | 220VAC | 265VAC | ||||||||||
| 输入频率范围 | 47Hz-440Hz | ||||||||||||
| 输出特性 | |||||||||||||
| 输出电压精度 | Vo1±1%，Vo2±3%，Vo3±3% | ||||||||||||
| 纹波噪声 | ＜1%Vp-p(20MHz示波器光探头测试) | ||||||||||||
| 负载效应 | 20%~Ionom 变化时＜0.5% | ||||||||||||
| 温度系数 | ≦±0.02%/℃(更大值) | ||||||||||||
| 输出保护 | 短路保护（长期、自恢复）、过温保护、过流保护、过压保护 | ||||||||||||
| 一般特性 | |||||||||||||
| 工作环境温度 | -25~+60℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级) | ||||||||||||
| 储存温度 | -45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级) | ||||||||||||
| 储存湿度 | 5%~95%RH | ||||||||||||
| 隔离电阻 | >100MΩ | ||||||||||||
| 隔离耐压 | 输入-输出2500VAC 输入-外壳2500VAC 输出-外壳500VAC | ||||||||||||
| 工作频率 | 60KHz/100KHz | ||||||||||||
| 安装方式 | 焊接式 | ||||||||||||
| 外壳材料 | 低辐射塑料或紫铜外壳 | ||||||||||||
| 冷却方式 | 自然空冷 | ||||||||||||

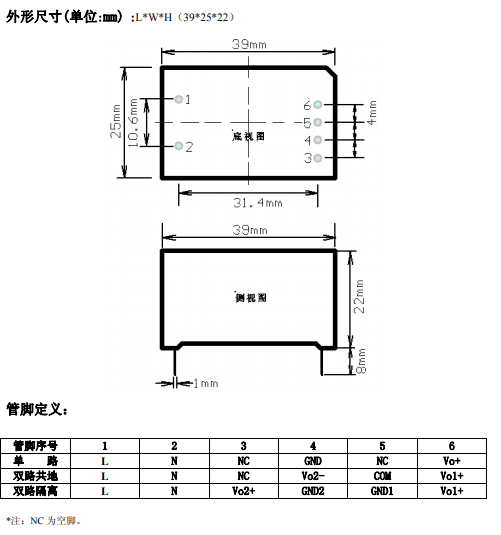

| 安装尺寸及管脚定义： | |||||||||||||
 | |||||||||||||
<
<
<
<
