典型性能：金属壳、宽压输入、单、双、三路输出，输出低纹波噪声、高稳压精度、长期短路保护自恢复、过温保护、过流保护、过压保护、使用效率高，高隔离耐压。
广泛应用: 工业自动化、通信、医疗、车载设备、新能源、铁路信号、仪器仪表、电力系统、军用设备、车船舰载、雷达、航空航天等领域
| 电参数测试环境：所有参数均在标称输入电压，标称负载、环境温度25℃下测得，特殊除外 | ||||||||||||

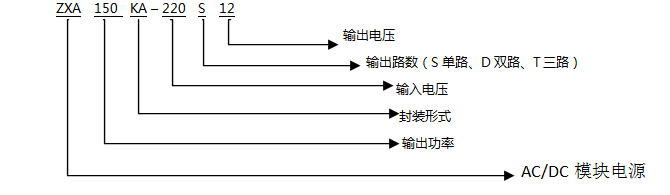

产品命名方式： | ||||||||||||
| 产品型号列表： | ||||||||||||
| 产品型号 | 输入电压范围 AC) | 输出电压(VO)/输出电流(IO) | 纹波噪声 | 效率(%) | ||||||||
85-265V(AC) 120-360V(DC) | Vo1 | Io1 | Vo2 | Io2 | Vo3 | Io3 | ||||||
| ZXA150KA-220S05 | 05V | 30A | ＜%1 | 85 | ||||||||
| ZXA150KA-220S12 | 12V | 12.5A | ＜%1 | 88 | ||||||||
| ZXA200KA-220S15 | 15V | 13A | ＜%1 | 88 | ||||||||
| ZXA150KA-220S24 | 24V | 6.25A | ＜%1 | 90 | ||||||||
| ZXA200KA-220S48 | 48V | 4.16A | ＜%1 | 90 | ||||||||
| ZXA150KA-220S09 | 09V | 16.6 | ＜%1 | 82 | ||||||||
| ZXA100KA-220S3.3 | 3.3V | 30A | ＜%1 | 81 | ||||||||
| ZXA150KA-220D12 | +12V | 6.25A | -12V | 6.25A | ＜%1 | 89 | ||||||
| ZXA150KA-220D24 | +24V | 3.1A | -24V | 3.1A | ＜%1 | 88 | ||||||
| ZXA200KA-220D15 | +15V | 6.5A | -15V | 6.5A | ＜%1 | 87 | ||||||
| ZXA200KA-220D48 | +48V | 2.08A | -48V | 2.08A | ＜%1 | 90 | ||||||
| 注：以上型号未尽，有更多参数可选，详情咨询我公司。 | ||||||||||||
| 输入特性 | 低端（Vac） | 标称输入电压(Vac) | 高端（Vac） | |||||||||
| 输入电压 | 85VAC | 220VAC | 265VAC | |||||||||
| 输入频率范围 | 47Hz-440Hz | |||||||||||
| 输出特性 | ||||||||||||
| 输出电压精度 | Vo1＜±1%，Vo2＜±3%，Vo3＜±3% | |||||||||||
| 纹波噪声 | ＜1%Vp-p(20MHz示波器光探头测试) | |||||||||||
| 负载效应 | ≤0.5%（10%-） | |||||||||||
| 过流保护 | ＞110% | |||||||||||
| 温度系数 | ±0.03%/℃ | |||||||||||
| 输出保护 | 短路保护（长期、自恢复）、过温保护、过流保护、过压保护 | |||||||||||
| 一般特性 | ||||||||||||
| 工作环境温度 | -25~+60℃(工业级) -40~+70℃(军工级) -55~+85℃(航天级) | |||||||||||
| 储存温度 | -45~+105℃(工业级) -55~+105℃(军工级) -60~+125℃(航天级) | |||||||||||
| 储存湿度 | 5%~95%RH | |||||||||||
| 隔离电阻 | >100MΩ | |||||||||||
| 隔离耐压 | 输入-输出2500VAC 输入-外壳2500VAC 输出-外壳500VAC | |||||||||||
| 工作频率 | 300KHz | |||||||||||
| 安装方式 | 端子接线 | |||||||||||
| 外壳材料 | 金属外壳 | |||||||||||
| 冷却方式 | 自然空冷 | |||||||||||

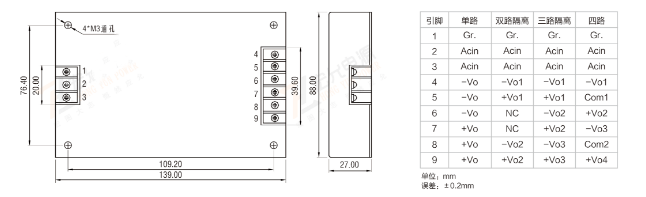

| 安装尺寸(单位：mm)及管脚定义： | ||||||||||||
 | ||||||||||||
<
<
<
